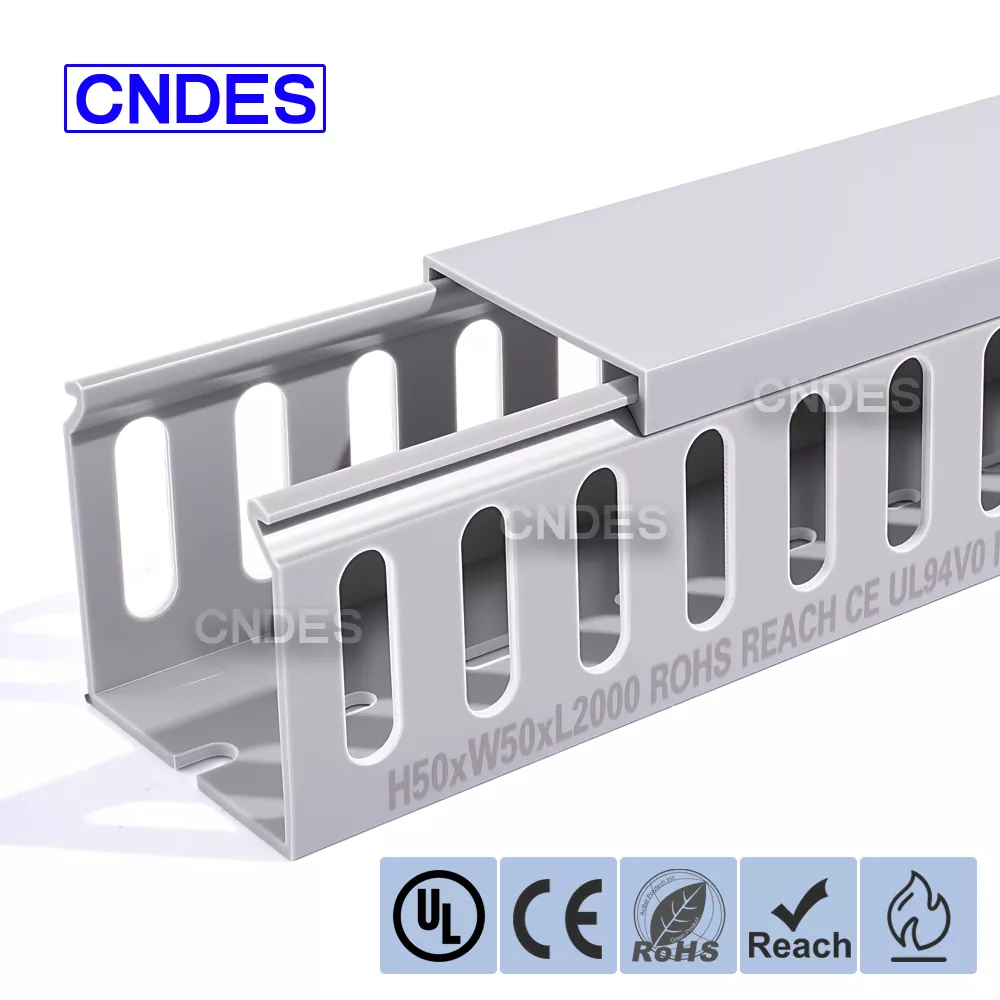

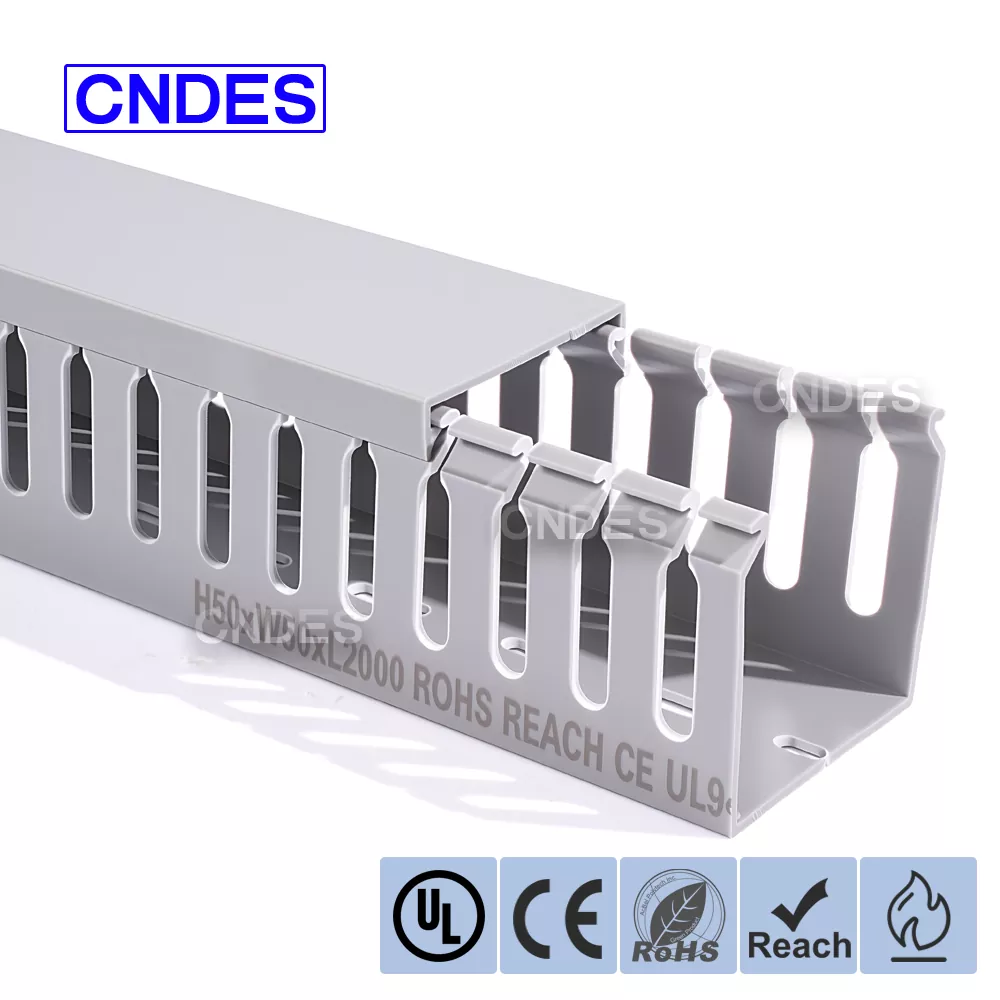

50×50 slidset PVC-fingertype ledningskanal

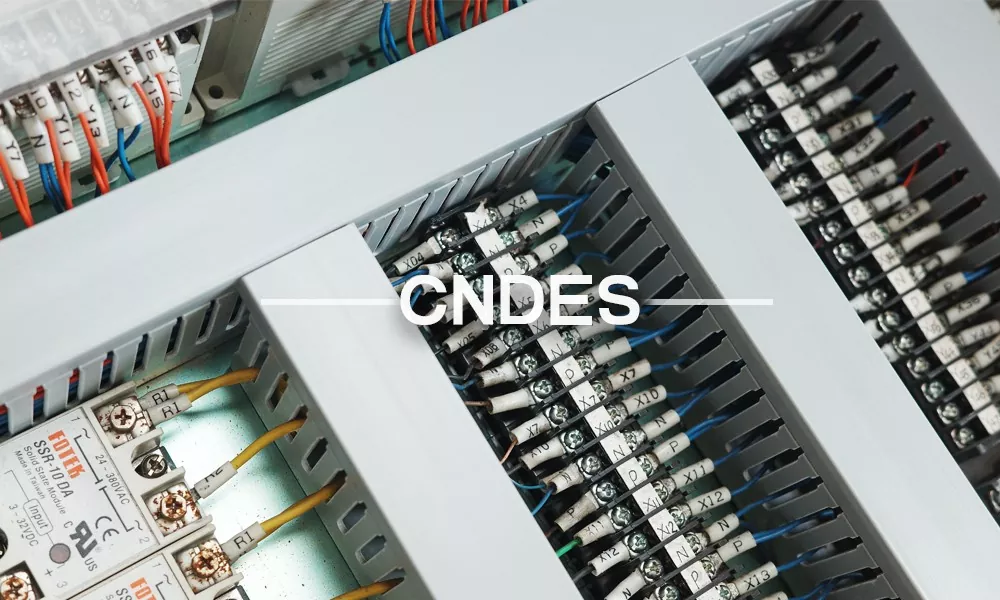

Den tilpassede 50×50 slidsede PVC-fingertype ledningskanal er designet til effektiv kabelorganisation i elektriske paneler, automationsskabe og industrielle kontrolsystemer. Med en afbalanceret firkantet profil og åbne åbninger af fingertypen muliggør denne ledningskanal hurtig kabelforgrening, ren føring og nem vedligeholdelse.

Fremstillet af CNDES, en professionel PVC-ledningskanalproducent og -leverandør i Kina, er denne model meget brugt i applikationer, der kræver fleksibilitet, sikkerhed og langsigtet holdbarhed.

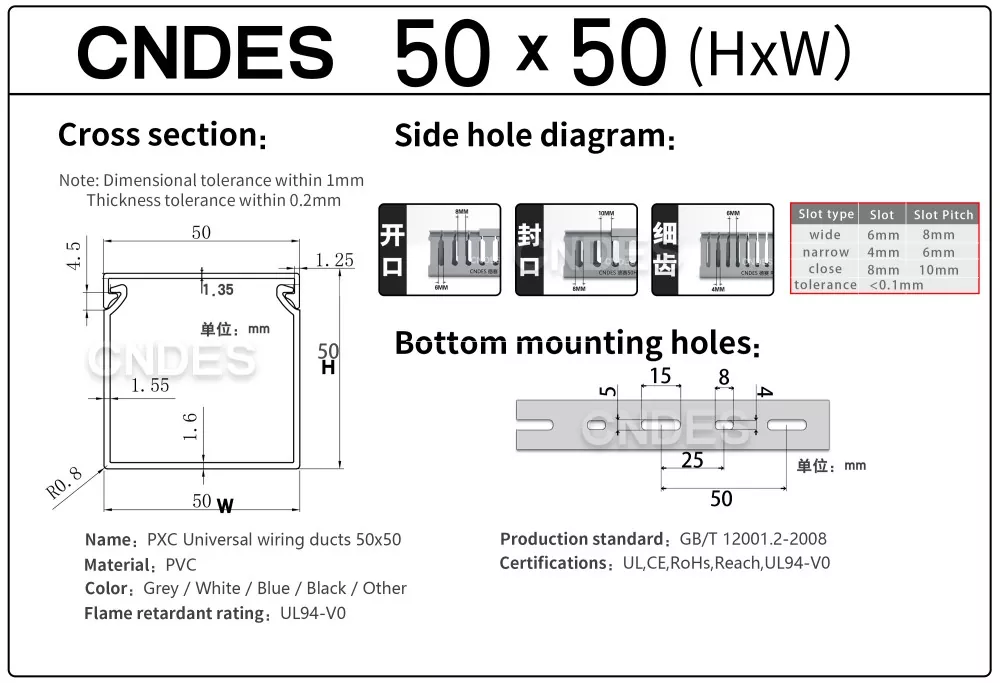

50*50-Specifikationsdokument

Brugsanvisning

1. Forberedelse før installation

Før installation skal du vælge den passende ledningsstørrelse og spaltebredde i henhold til kabelmængden, kabeldiameteren og installationsmiljøet, såsom tilgængelig plads og driftstemperatur.

For eksempel er snævre åbningsdesigns af fingertypen velegnede til komponentområder med høj tæthed, mens bredere åbninger tillader lettere føring af større kabelbundter.

Når du installerer en kvalitets 50×50 slidset PVC-fingertype ledningskanal, skal du planlægge kabelføringsstien på forhånd og markere monteringspositionerne på vægge eller inde i elektriske skabe. Undgå områder med skarpe kanter, kraftige vibrationer eller høje temperaturer.

Brug et målebånd og en markør for at sikre nøjagtig positionering og jævn rutning.

Forbered det nødvendige værktøj, inklusive en skruetrækker, boremaskine (hvis boring er påkrævet), niveau og skærende værktøjer såsom en sav eller dedikeret ledningskanalskærer.

2.Sikring af basisskinnen

Hvis du monterer på en væg eller et skab, skal du bruge en boremaskine til at bore huller på de markerede punkter. Indsæt ekspansionsankre eller plastikankre. Sørg for, at borehullets diameter passer til ankerstørrelsen for at forhindre ustabilitet fra overdimensionerede huller. Juster den slidsede PVC-fingertype-ledningskanalbundskinne med monteringspunkterne, og stram skruerne med en skruetrækker for at sikre, at skinnen sidder fast og ikke slingrer. Prioriter at bruge kanalens forborede monteringshuller. Hvis der er behov for yderligere fastgørelsespunkter, bor du selv huller. Brug et vaterpas til at kontrollere basiskanalens vandrette justering, hvilket forhindrer vanskeligheder med efterfølgende dækplademontering eller kabelhældning. Efter justering spændes skruerne igen for at forhindre forskydning.

3. Kabelorganisation og -indføring

Inden du indsætter kabler, skal du gruppere dem efter funktion – såsom strømkabler, signalkabler eller datakabler – og mærke dem om nødvendigt. Kontroller, at kabeldiameteren er kompatibel med spaltens bredde.

Indfør forsigtigt kabler gennem sideåbningerne eller endeåbningerne på den højtydende 50×50 slidsede PVC-fingertype ledningskanal, undgå overdreven træk, der kan beskadige kabelisoleringen.

For større kabler kan individuelle "fingre" fjernes langs forskårne linjer eller trimmes ved hjælp af skæreværktøjer for at skabe bredere åbninger.

Arranger kabler i lag for at forbedre organisationen og fremtidig vedligeholdelse. En almindelig praksis er at placere strømkabler i bunden og signalkabler på det øverste lag for at reducere interferens.

4. Montering af dækplade

Juster dækpladen med bundkanalen, og sørg for, at dækpladens kanter går helt i indgreb med bundkanalens clips eller glideriller. Til glidende dækplader skal du skubbe dem ind fra den ene ende; for clip-on-typer, tryk indtil den låses på plads. Tryk hårdt på dækpladen for at fastgøre den tæt til bundkanalen. Drej dækpladen til den låste position for ledningskanal med slidset PVC-finger. Undersøg dækpladen for plan for at forhindre lokale løft, der kan tillade støvindtrængning. Kontroller, at dækpladen er sikker uden mellemrum for at forhindre, at støv eller fremmedlegemer trænger ind i kanalens indre. Hvis forbedret tætning er påkrævet, påføres tætningsmiddel på dækpladens kanter (vælg et PVC-kompatibelt klæbemiddel).

5.Særlig scenariehåndtering

Når du installerer på lodrette overflader, skal du vælge dæksler med skridsikre designs (f.eks. gummipuder eller snap-forstærkede typer) for at forhindre glidning. Inspicer periodisk lodret installeret slidset PVC-fingertype ledningskanal for at sikre, at dækslerne forbliver sikre mod gravitationsløsning. I trange rum skæres ledninger til i passende længder (ved at bruge specialiserede skæreværktøjer til at holde rene, plane kanter). Efter skæring skal du inspicere skærekanten for skarphed. Slib med slibepapir, hvis det er nødvendigt for at forhindre kabel- eller operatørskade. Hvis omgivelsestemperaturerne nærmer sig kanalens øvre temperaturgrænse (f.eks. 50°C eller 85°C), skal du vælge en højtemperaturbestandig model eller implementere yderligere varmeafledningsforanstaltninger. Reserver f.eks. ventilationsplads omkring kanalen eller installer køleventilatorer.

Leder du efter en pålidelig 50×50 slidset PVC-finger-type ledningskanalleverandør eller -producent i Kina?

Kontakt CNDES i dag for at modtage prøver, tekniske tegninger eller et fabriksdirekte tilbud.
